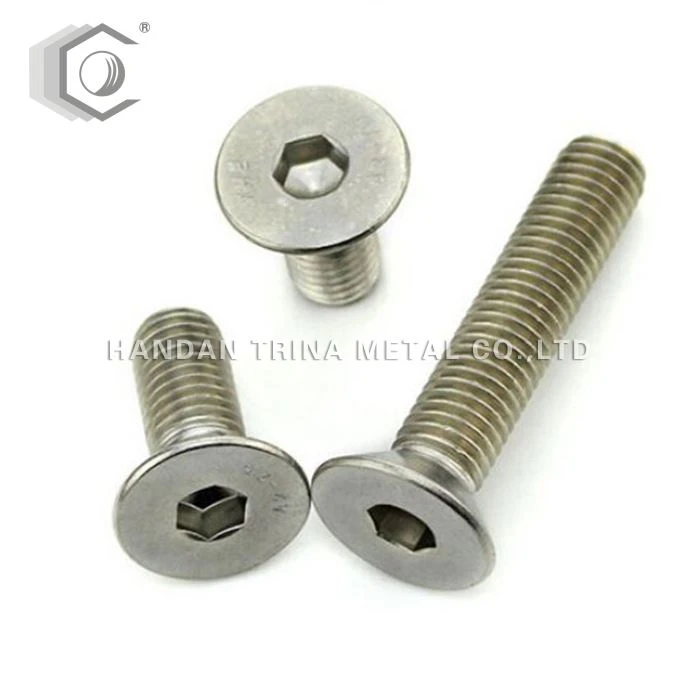

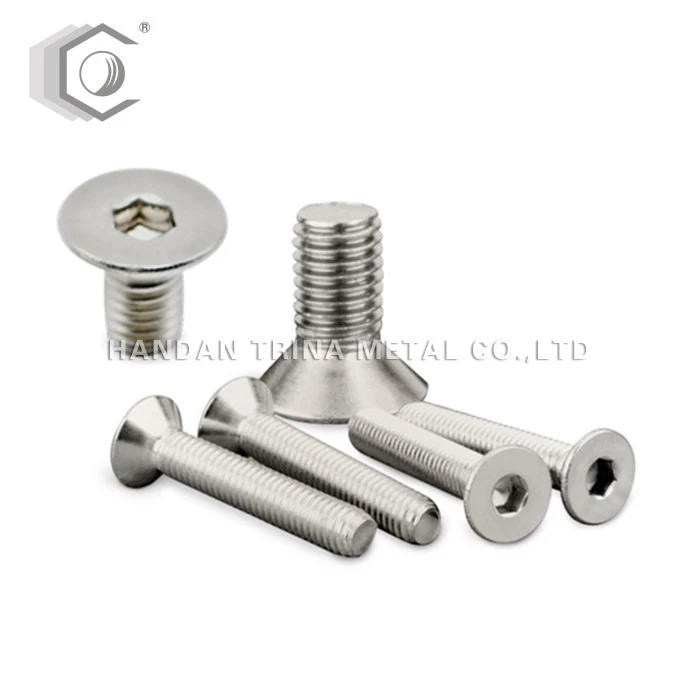

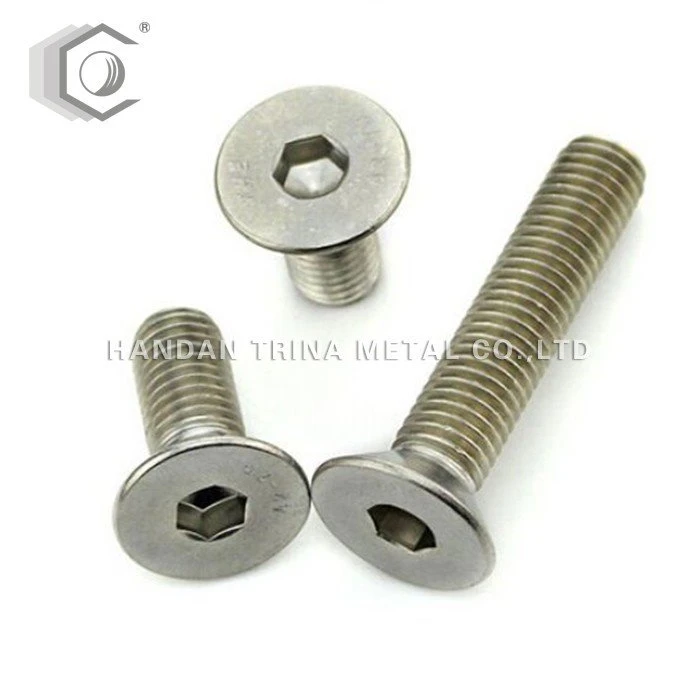

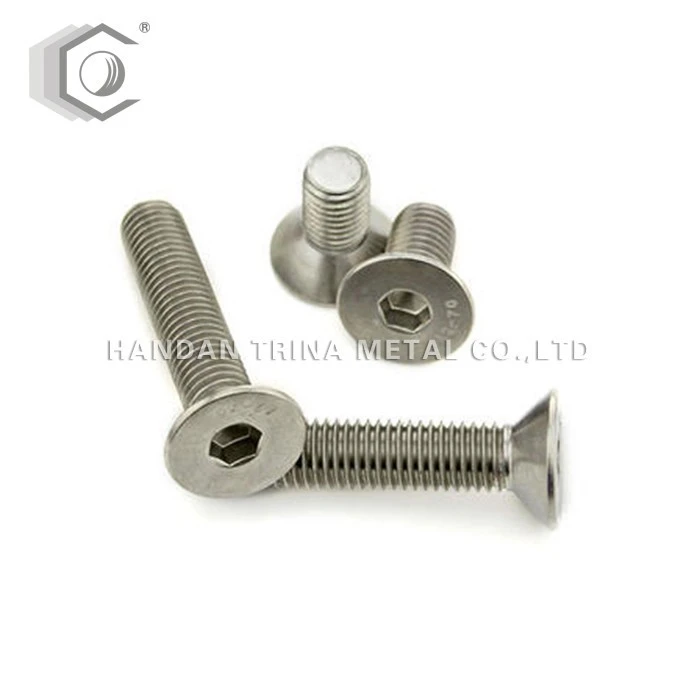

Vidiniai kampiniai varžtai taip pat vadinami panardintais varžtais ir plokščiais mašinų varžtais. Jie yra tam tikros konstrukcijos dalys. Galva yra 90 laipsnių kūgis, kuris yra panašus į įprastą medžio sraigtą. Galvoje yra įrankį priveržiantis griovelis, pvz., Šriftas, kryžius, šešiakampis, kvinkūnas, penkiakampis ir kt.
Dydis: M3-M24

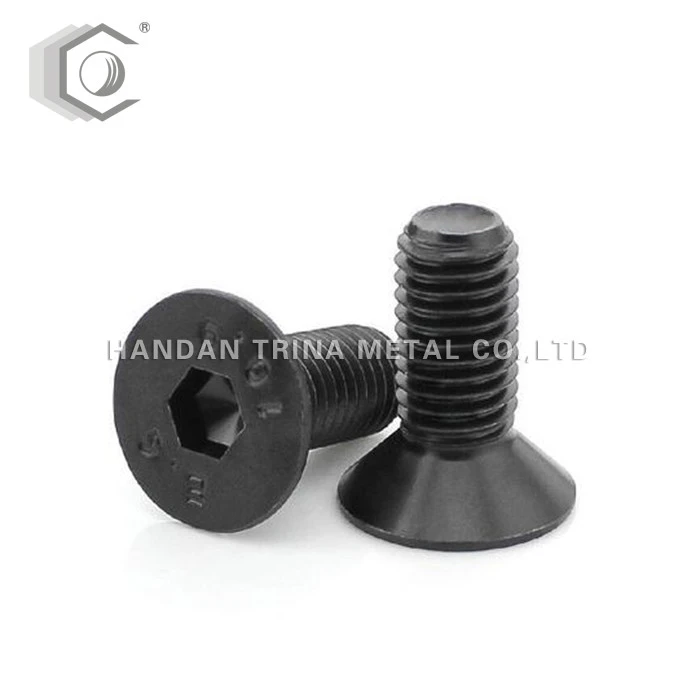

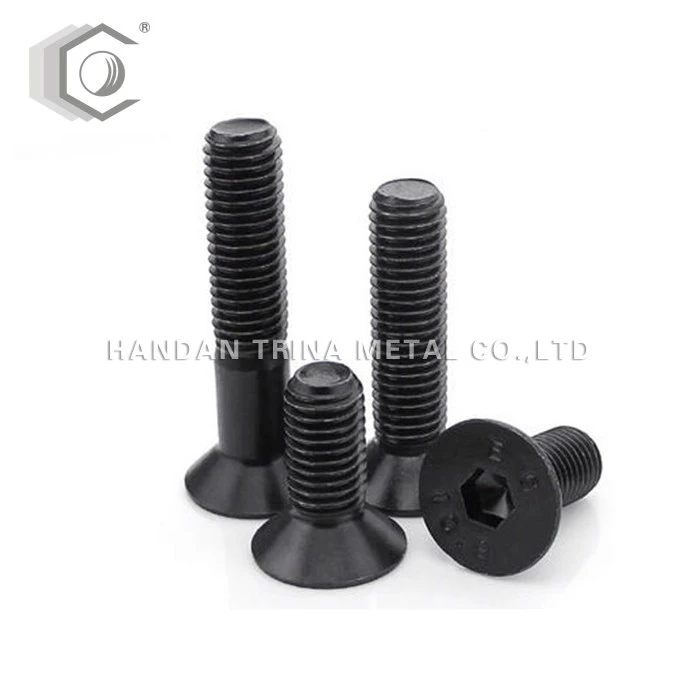

Paviršius ： Zp / JUODAS
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Poveikis:
Ant jungiamojo elemento tvirtinimo angos paviršiaus yra apdirbtas 90 laipsnių kūginis apvalus lizdas, o plokščio mašinos varžto galvutė yra apvalioje lizde ir yra viename lygyje su jungiamojo elemento paviršiumi. Plokšti mašininiai varžtai kai kuriais atvejais taip pat naudojami su pusapvaliais plokščiais mašinų varžtais. Šis varžtas yra gražesnis ir naudojamas tose vietose, kur paviršius gali šiek tiek išsikišti. Varžtai vaidina dviejų ar daugiau objektų sujungimo vaidmenį ir yra būtini kasdienio gyvenimo ar pramoninės gamybos poreikiai.
Instrukcijos:
Įstatomi sraigtai dažniausiai naudojami po montavimo, dalių paviršiaus negalima pakelti, o tvirtinamos dalys turi du storius, vadinamuosius storus, o tai reiškia, kad tvirtinamos dalies storis yra didesnis nei pagrindo storis. įsukamo sraigto galvutė Priveržus varžtą, lieka dalis sraigto sriegio, kuris nepatenka į srieginę skylę. Tokiu atveju giluminį varžtą tikrai galima priveržti. Paprastai yra kita situacija, tai yra, pritvirtintų dalių storis yra mažesnis nei panardinto varžto galvutės aukštis, kuris būdingas lakštinio metalo dalims mechaninėje įrangoje, pavyzdžiui, sujungiant važiuoklės vyrį, durys ir dėžė; įrangos skarda Dangtelio ir įrangos sujungimas ir kt. Dėl mažo detalės storio, pritvirtintos skardos dalies sraigtinė kiaurymė yra visiškai kūginė skylė. Šiuo atveju, kai priveržiamas giluminis varžtas, varžto galvutė nėra kūginis paviršius, skirtas suspausti skardos dalį, tačiau prispaudžiama varžto galvutės apačia ir srieginės skylės viršus. Nors varžtas jaučia, kad varžtas yra priveržtas, skardos dalis užstringa, o ne spaudžiama. Šiuo atveju, nors varžtas jaučia, kad varžtas yra priveržtas, lakštinis metalas Aukso gabalas tikrai nėra priveržtas. Tai labai dažna situacija.
