Dydis: M5-M22
Paviršius ： ZP
Medžiaga: nerūdijantis plienas
d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
c | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
da | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
nuolatinė srovė | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
dw | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
e | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
m | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
s | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
r | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

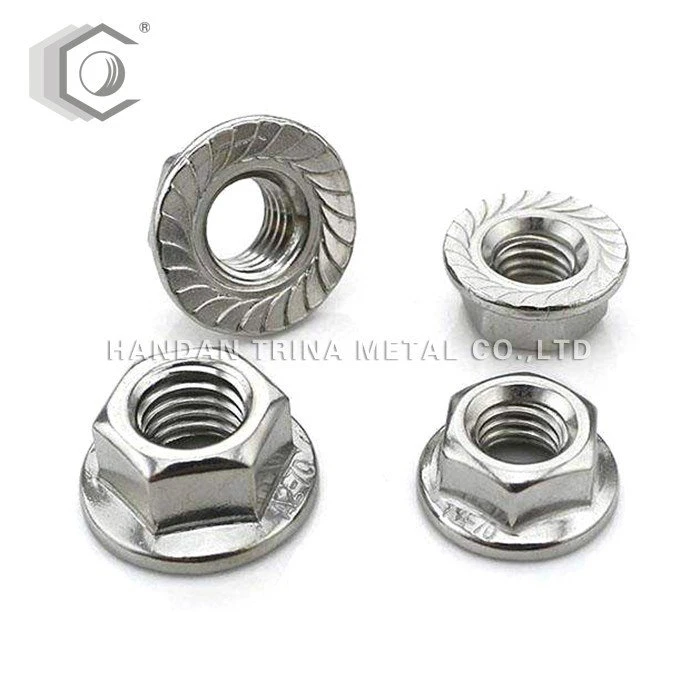

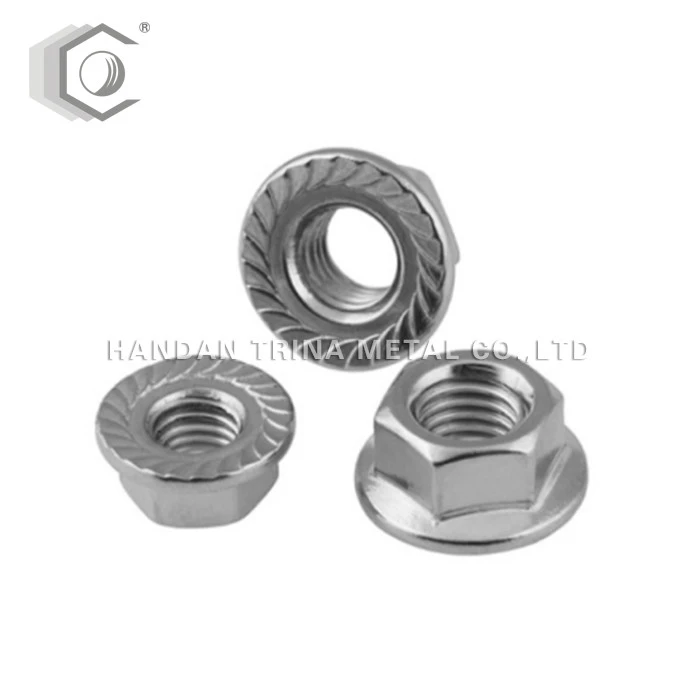

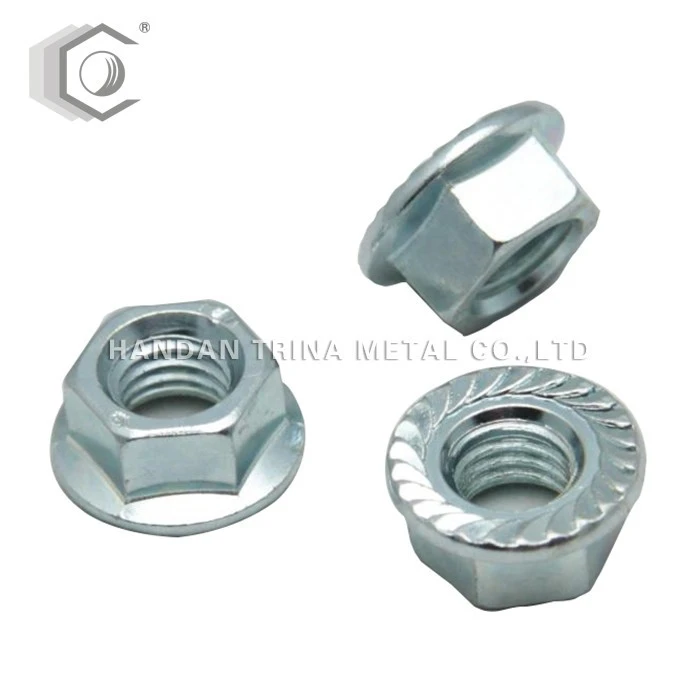

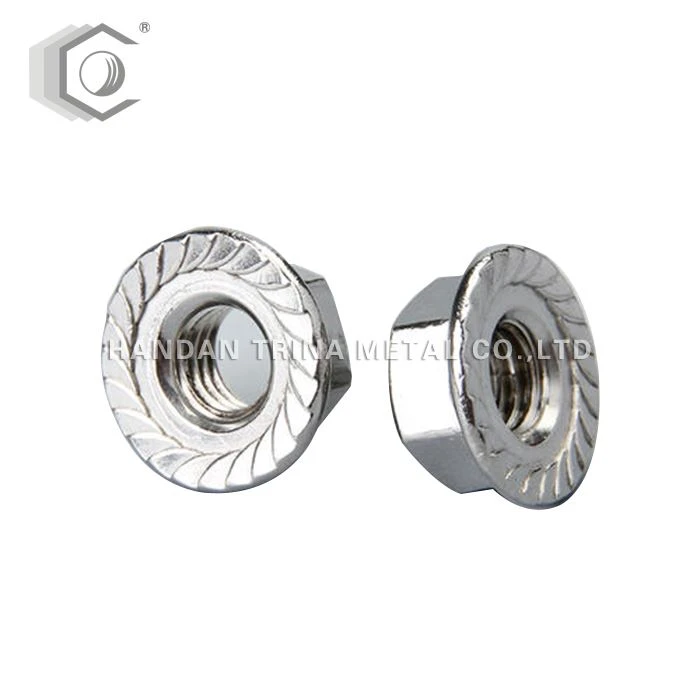

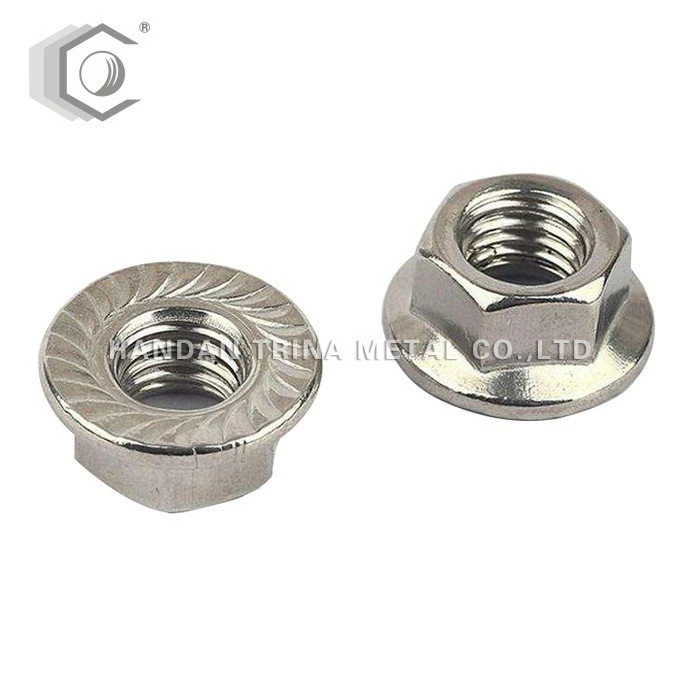

Flanšo veržlė viename gale turi platų flanšą, kurį galima naudoti kaip vientisą tarpiklį. Tai naudojama veržlės slėgiui paskirstyti į fiksuotą dalį, taip sumažinant galimybę sugadinti detalę ir rečiau atsilaisvinti dėl netolygaus tvirtinimo paviršiaus. Dažniausiai jis yra šešiakampis, pagamintas iš grūdinto plieno ir dažniausiai padengtas cinku. Su besisukančiu flanšu jis padeda suformuoti stabilesnę struktūrą, nepaveikdamas gatavo produkto, pavyzdžiui, dantyto flanšo veržlės.
Daugeliu atvejų flanšas yra fiksuotas ir sukasi su veržle. Flanšas gali būti dantytas, kad būtų užtikrintas fiksavimo efektas. Danteliai yra kampuoti taip, kad veržlė nesisuktų veržlės atlaisvinimo kryptimi. Dėl dantytų jų negalima naudoti su poveržlėmis ar ant subraižytų paviršių. Dantymas padeda užkirsti kelią veržlės vibracijai, kad juda tvirtinimo detalė, taip išlaikant veržlės sulaikymo jėgą.
